Устройство для Геофизических Измерений (УГИ)



1. Описание
Каротажный регистратор УГИ выполняет функцию интерфейса между компьютером (соотвествующим программным обеспечением) и скважинными приборами (СП). По команде компьютера УГИ обеспечивает питанием СП, принимает от СП электрические сигналы, преобразует их в цифровую форму и передает в компьютер. Таким образом, настройка СП и проведение каротажа осуществляются под управлением компьютера посредством УГИ.

Устройство предназначено для согласования скважинных приборов комплекса “Кобра”, а так же обработки результатов каротажа при выполнении следующих видов каротажных работ:
  • Гамма-Гамма-Плотностной каротаж (ГГК-П) с использованием скважинного прибора гамма плотномера скважинного трех азимутального СГПТ-02 (2.843.004 ТО).
  • Индукционный каротаж (ИК) для определения УЭП горных пород с использованием скважинного прибора индукционного каротажа ПИК-50М (PDA. 015.020 ТО).
  • Резистивиметрии технологического раствора с использованием скважинного прибора резистивиметра индукционного скважинного РИС-48 (ШВФИ 2.897.001 ТО).
  • Расходометрии технологического раствора с использованием расходомера тахометрического скважинного РТ-ПВ (ШВФИ 2.833.001 ТО).
  • Электрокаротаж (ЭК) для определения кажущихся сопротивлений (КС) и  поляризации скважины (ПС) с использованием скважинного прибора электрокаротажа СПЭК-02 (PDA. 015.005), или прибора комплексного скважинного КСП-60S (PDA. 015.015).
  • Гамма каротаж (ГК) с использованием прибора КСП-60, или радиометра каротажного СПР-50 (2.809.009 ПС).
  • Термометрии в скважине с применением скважинного прибора термометра каротажного КТ-3М (ВА 2.821.002 ТО).
  • Кавернометрии с применением каверномера малогабаритного КМ-2М (431.532.002 ТО).
  • Электрокаротажа (ЭК) и Гамма каротажа (ГК) одновременно при использовании прибора КСП-60.
  • Каротажа нейтронов деления мгновенных (КНД-м), обеспечивающий прямое определение содержания урана. *


2. Технические характеристики **

  1. Электропитание - переменный ток напряжением 220 (±10%) В, частотой 50 (±1) Гц.
  2. Потребляемая мощность не более 90 Вт.
  3. Выходной ток 1 - 200 мА постоянный или переменный (частота 12,5 Гц или программируемая 5 - 25 Гц).
  4. Выходное напряжение от -200 до +200 В.
  5. Рабочая температура окружающей среды 0 - 50 ˚С.
  6. Время установления рабочего режима одна минута.
  7. Время непрерывной работы - не ограничено.
  8. Влажность, не более 95%.
  9. Вес ~7,3 кг.
  10. Размер 330х180х162 мм.


3. Комплектация

Наименование

Ед. изм

Кол-во

1

Устройство для Геофизических Измерений ( УГИ)

Шт.

1

2

Датчик меток

Шт.

1

3

Техническое описание

Шт.

1

4

Инструкция по эксплуатации

Шт.

1

5

Паспорт

Шт.

1

6

Инструкция по подключению датчиков глубины, меток и пульта моториста

Шт.

1

7

Выходная панель СП с кабелем

Шт.

1

8

Кабель Ethemet ( LAN)

Шт.

1

9

Пульт моториста ***

Шт.

1

10

Кабель птания силовой для УГИ

Шт.

1

11

Соединительный кабель пульта моториста ***

Шт.

1

12

Переходник DB-9/DB-25  для подключения датчиков глубины и меток

Шт.

1

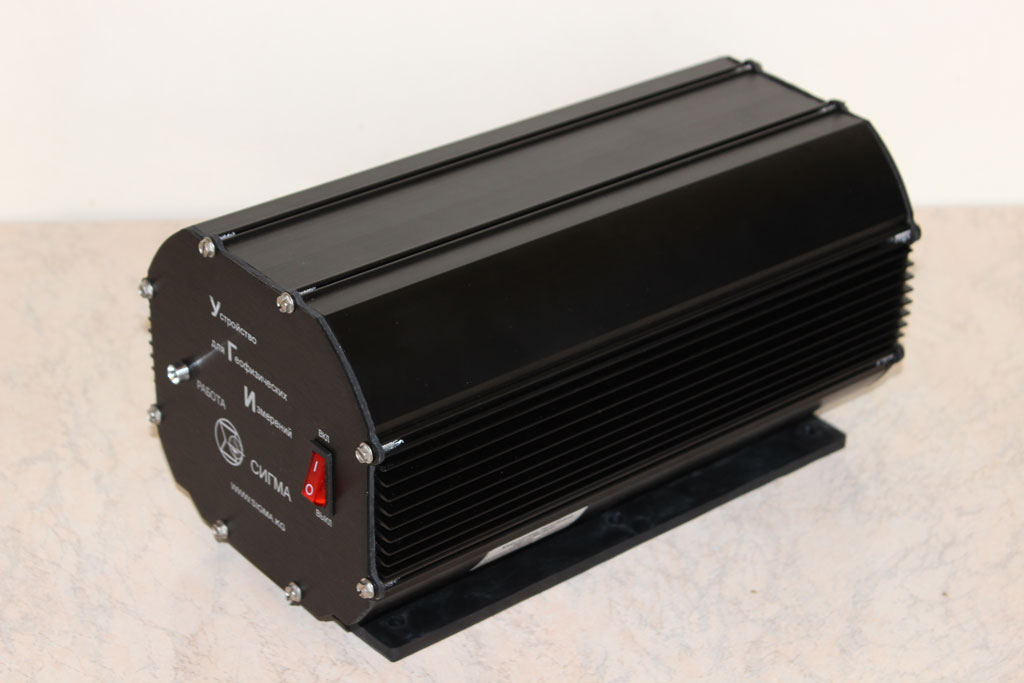

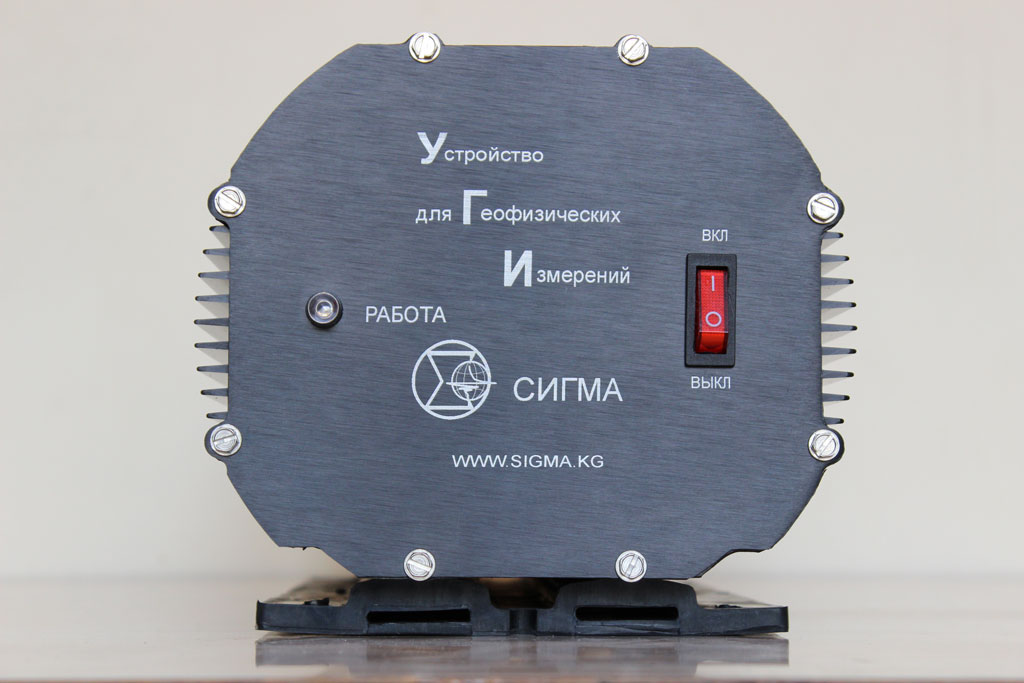

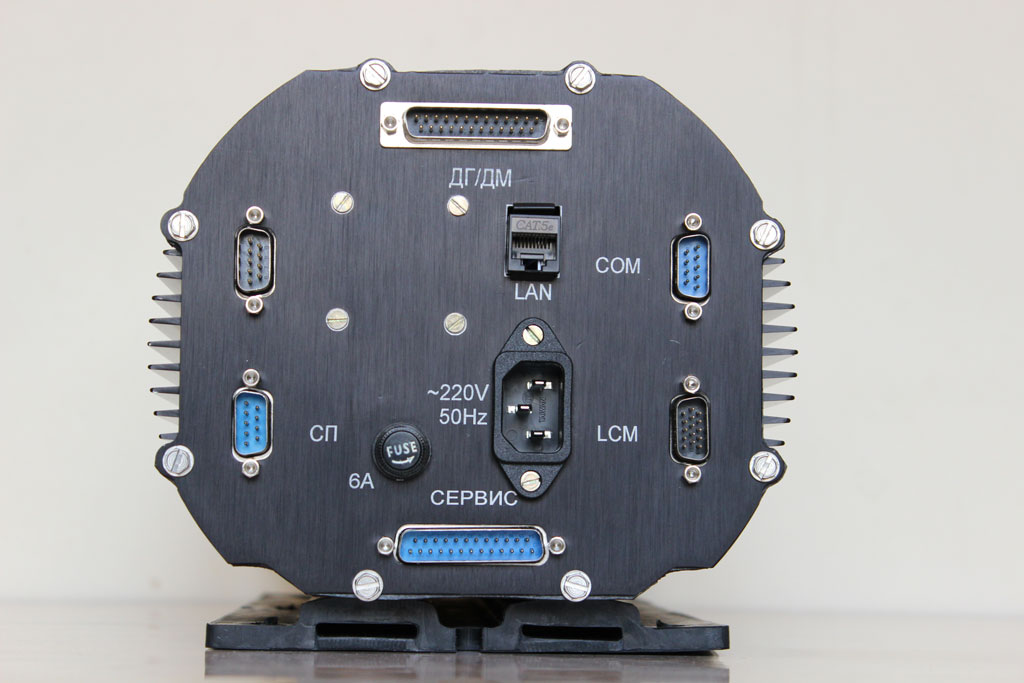

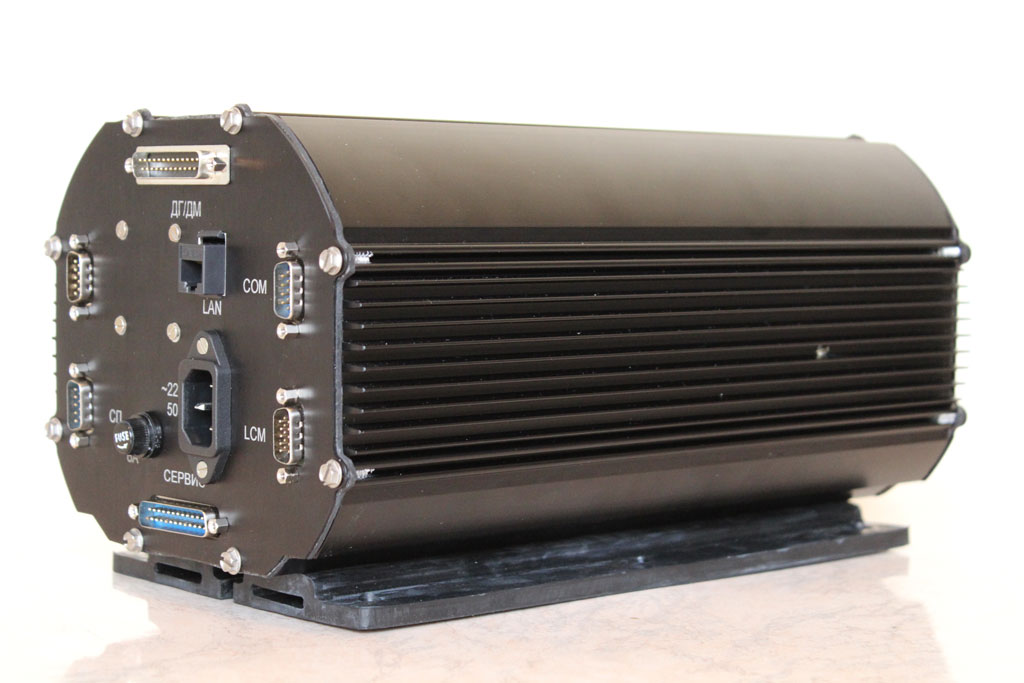

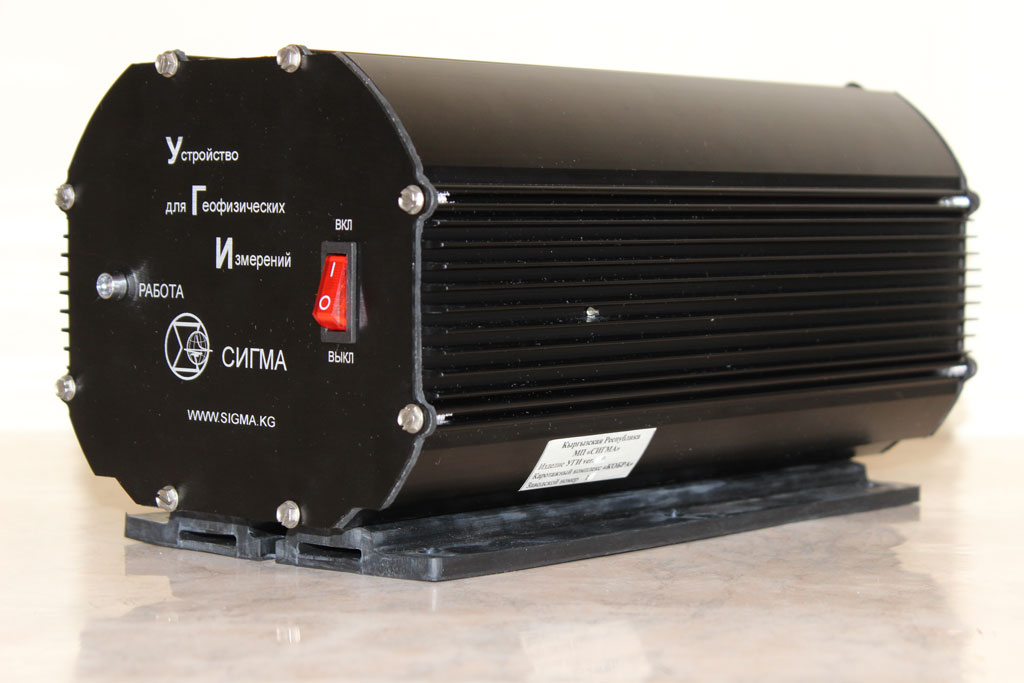

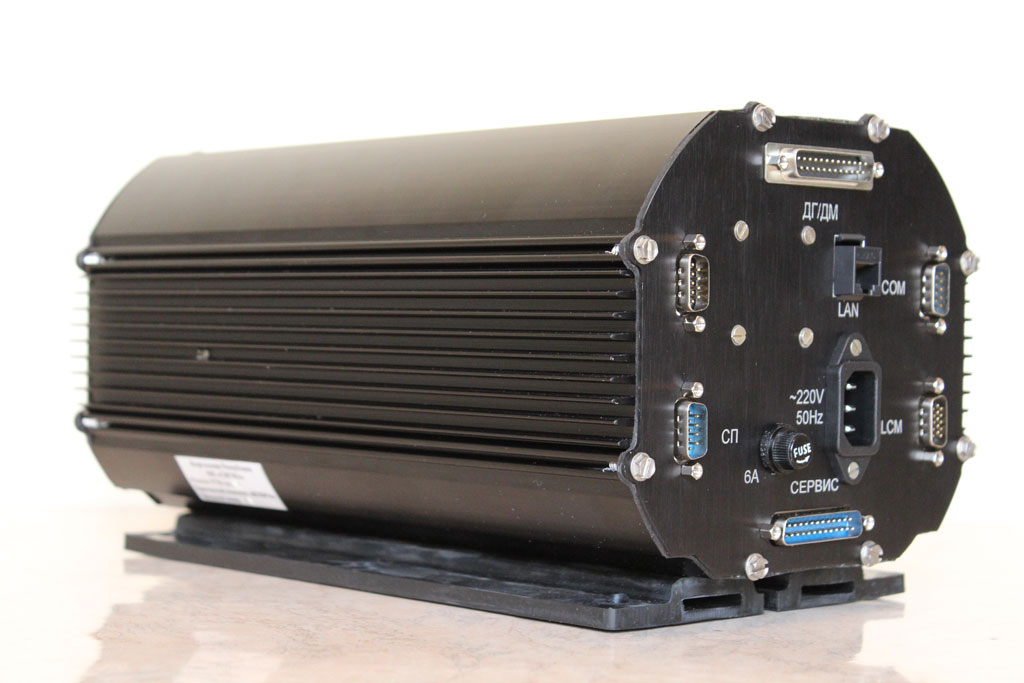

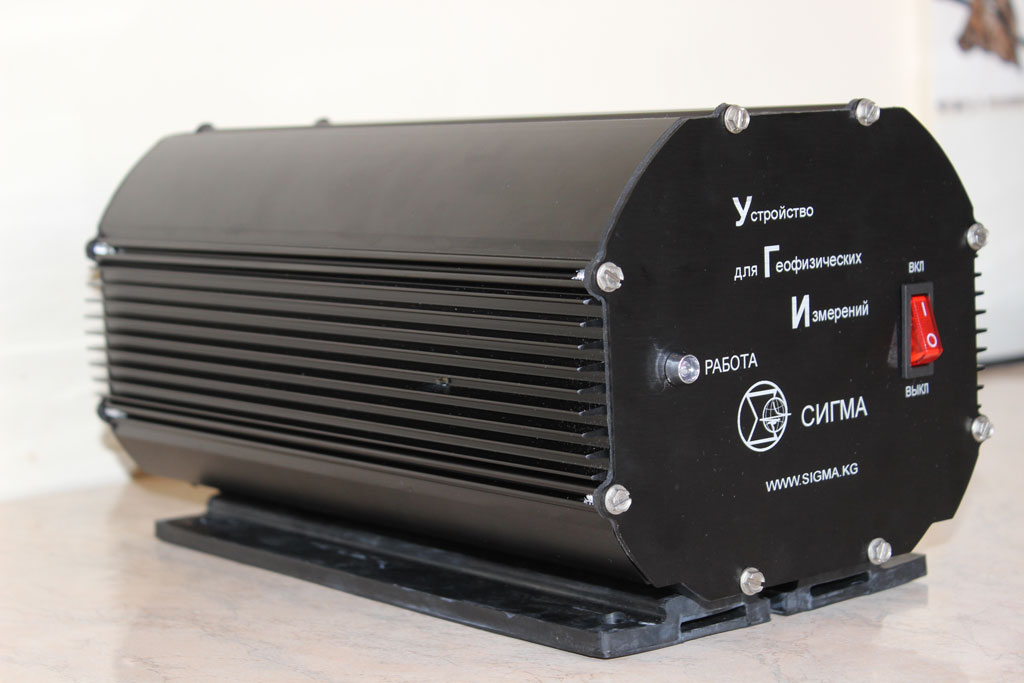

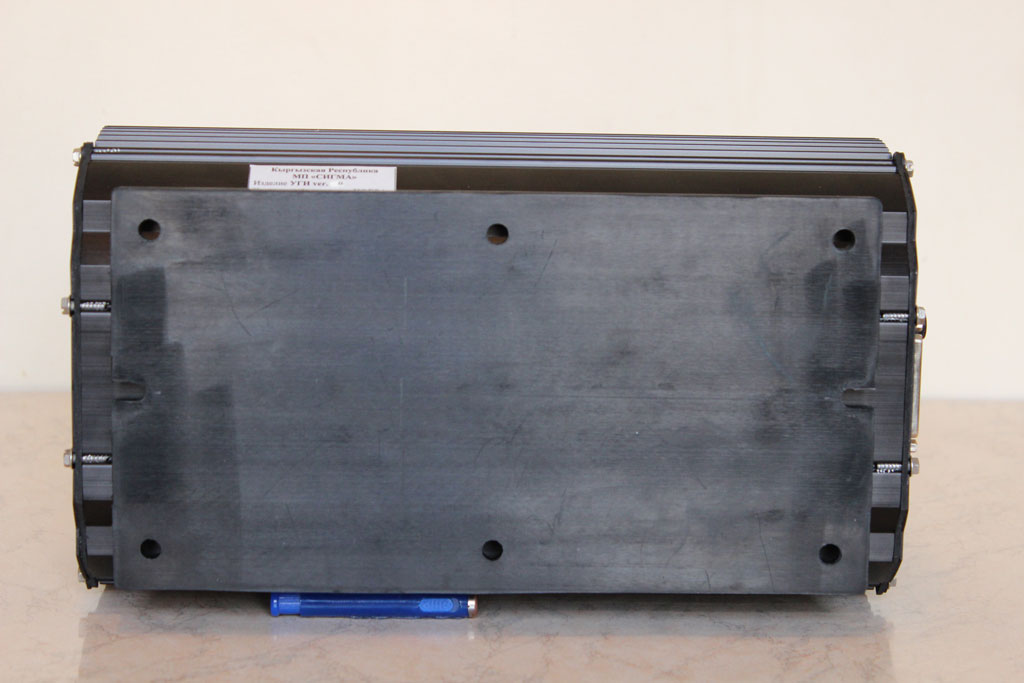

4. Фотографии



* - УГИ обеспечивает скважинный прибор питанием, а также обрабатывает данные поступающие от пульта АИНК-60.

** - Технические характеристики приведены для УГИ версии 7.0

*** - Пульт моториста поставляется в составе каротажной станции.
