Автоматизация (АСУТП)

Мы занимаемся разработкой проектов по автоматизации любых технологических процессов (ТП), промышленных установок и сооружений.

Проект автоматизации включает в себя:
  • Разработку технического задания (ТЗ) на диспетчеризацию и автоматизацию (автоматический контроль технических параметров и дистанционное или автоматизированное управление процессом).
  • Разработку техно-рабочей документации по проекту.
  • Разработку алгоритмов управления процессом с использованием программируемых логических контролеров (ПЛК) таких фирм как SIEMENS, DEP и ПЭВМ, и программного обеспечения (ПО) для функционирования процесса и представления информации на компьютере.
  • Разработку эксплуатационной документации и инструкций персоналу по работе с системой.

По разработанному проекту автоматизации проводятся работы по внедрению его в эксплуатацию:
  • Авторский надзор за подготовкой нестандартного оборудования по автоматизации.
  • Авторский надзор за монтажом системы автоматизации на объекте (при необходимости и по согласованию с заказчиком - проведение электромонтажных работ).
  • Наладка смонтированной системы автоматизации и сдача в эксплуатацию, с обучением обслуживающего персонала работе с системой.
  • Гарантийное сопровождение работы системы и устранение сбоев в работе аппаратуры и ПО.

В соответствии с пожеланиями заказчика, проект по автоматизации разрабатывается на аппаратуре российских или зарубежных фирм.

Основные проекты внедрения:
  • Системы диспетчеризации и автоматизации гидротехнических сооружений и систем мониторинга водопользования, с автоматизированной системой передачи данных в диспетчерские пункты по радиоканалам (GSM), либо по каналам сотовых операторов (GPRS).
  • Система автоматизированного контроля и управления процессом приготовления питьевой воды.
  • Системы диспетчеризации и автоматизированного управления технологическим процессом добычи и переработки полезных компонентов методом подземного выщелачивания.


За время работы в сфере автоматизации мы претворили в жизнь много проектов, подробнее о некоторых из них далее.



ОПОЛЗНИ
Система мониторинга и раннего предупреждения оползней в Ошской и Джалал-Абадской областях Кыргызской Республики. Задание от МЧС Кыргызской Республики. Разработка проекта, комплектация и монтаж оборудования, наладка системы, обучение персонала.
Проектом предусмотрен мониторинг по 5 оползням с применением:
  • Датчиков смещения горных масс (экситенсиметров) - 10 единиц.
  • Датчиков уровня воды в налбюдательных скважинах по телу оползней (пьезометров-гидрозондов) - 6 единиц.
Применены приборы фирмы SISGEO (Италия). Комплекс технических средств (КТС) для сбора, обработки, хранения и представления информации выполнен на базе фирмы DEP (Россия).

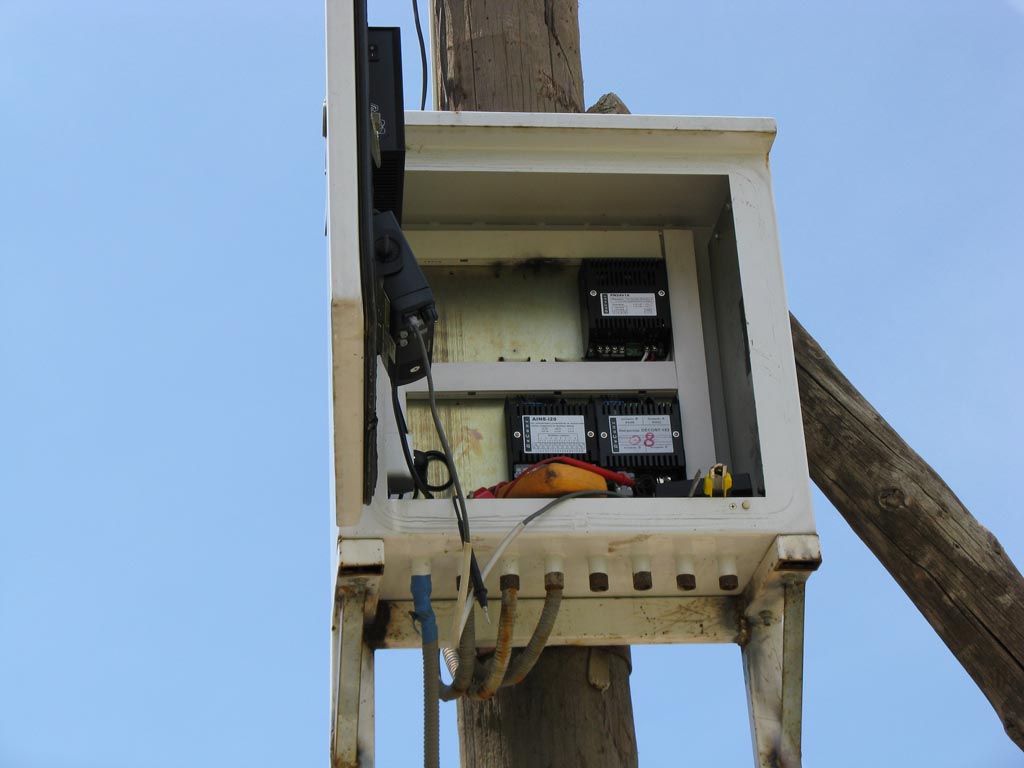

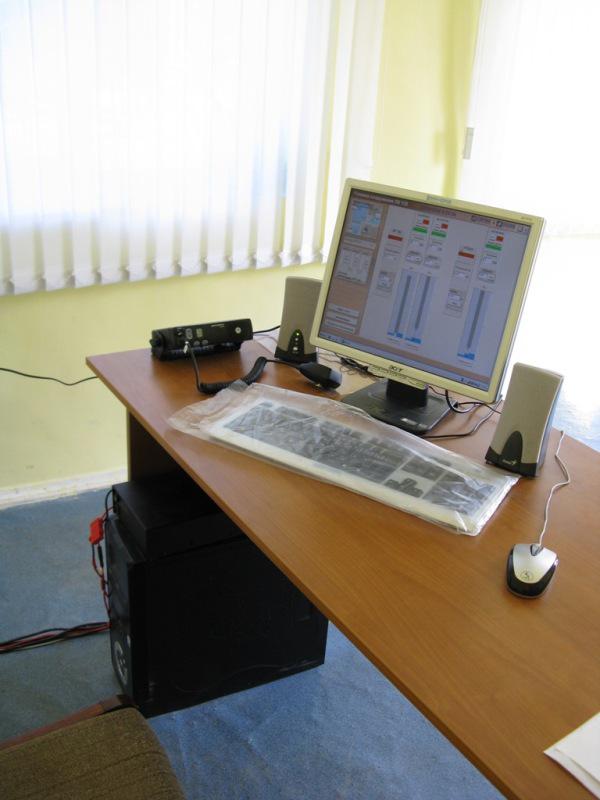

Сигналы от датчиков по кабельным линиям связи передаются в локальные шкафы КТС, с которых по радиоканалу передаются на 3 контрольных пункта МЧС на ПЭВМ. При возникновении смещения оползня с критической скоростью или превышении уровня воды допустимых значений, с контрольных пунктов через исполнительные устройства подается аварийный сигнал (сирена) для оповещения населения о возникновении чрезвычайной ситуации.

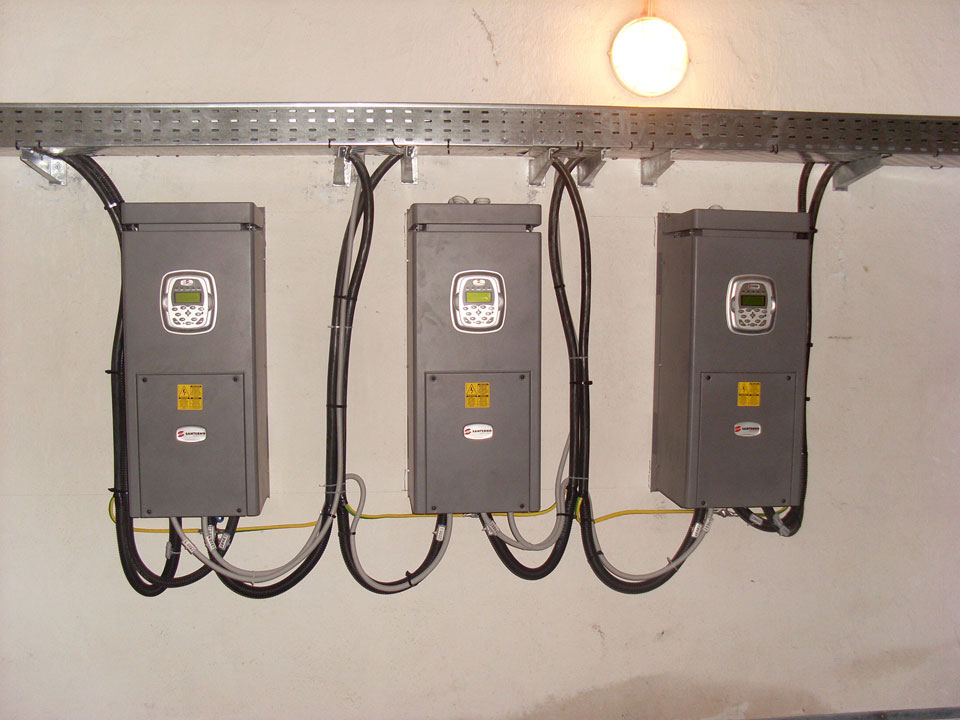

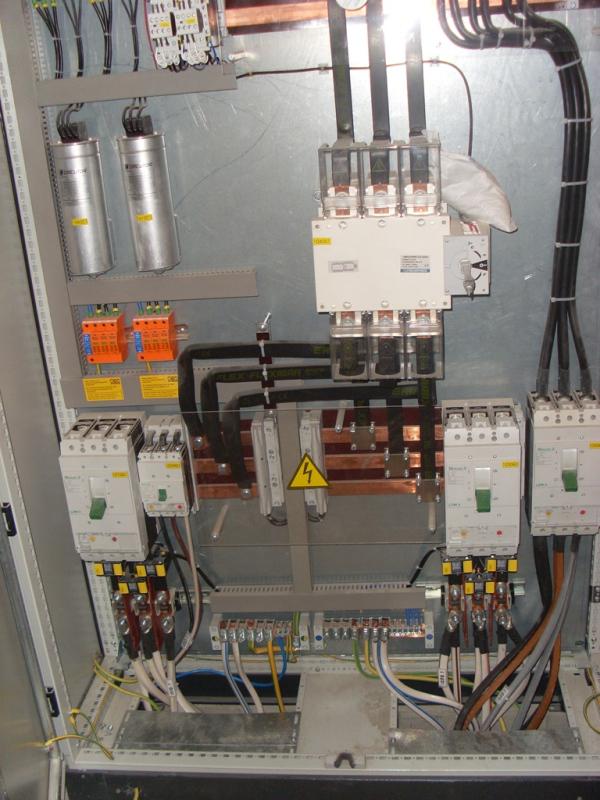

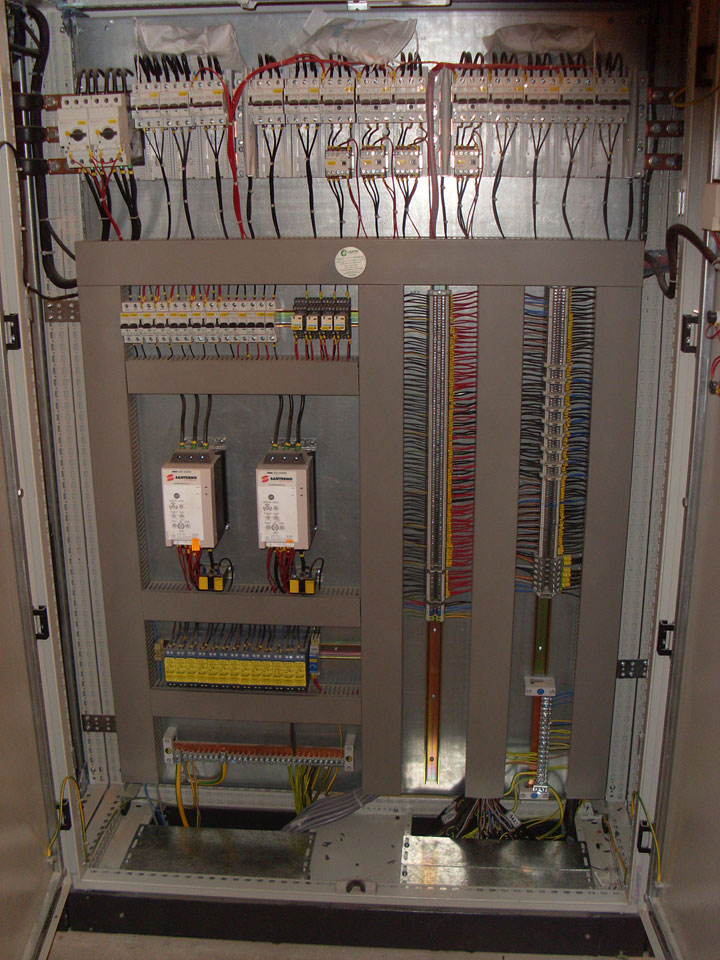

ВОДО-ОЧИСТНАЯ СТАНЦИЯ (ВОС) г. Каракол
Работа выполнена по контракту со швейцарской фирмой FELA Planung. Проект по технологической схеме ВОС, строительная и электрическая части и обеспечение оборудованием, контрольными приборами и материалами проведены фирмой Fela.
Задачи, поставленные для ЗАО "МП СИГМА" - работы по автоматизации объекта на верхнем уровне:
  1. Запуск системы в штатном режиме.
  2. Аварийные ситуации и аварийное завершение работ.
  3. Запуск системы после аварийной ситуации.

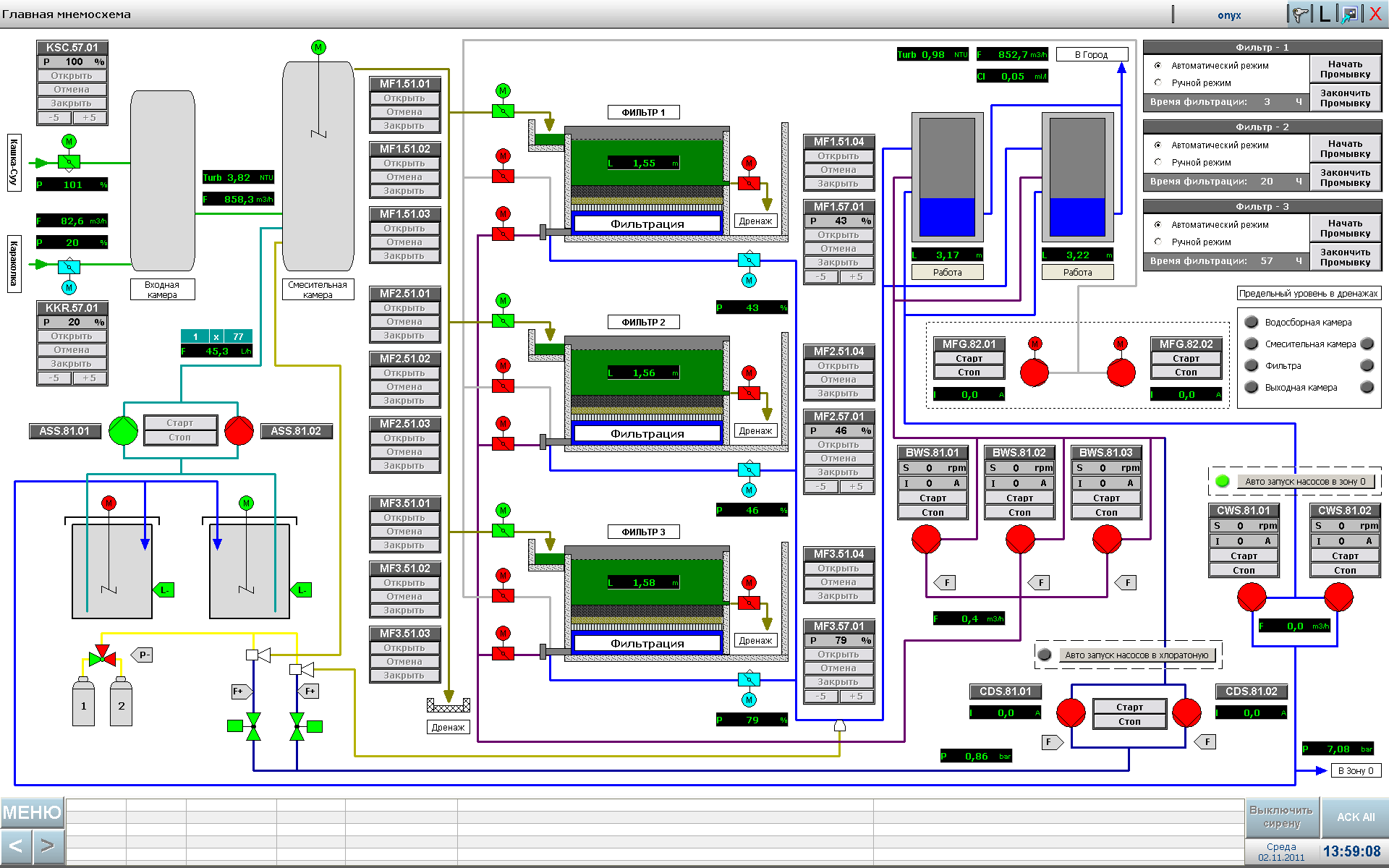

  4. Разработка графического отображения технологического процесса (мнемосхемы):
    • Состояние объектов, элементов.
    • Экранные кнопки.
    • Положение ключей выбора режимов управления.
    • Параметры состояния элементов.
    • Задания для работы устройств.
    • Фактические значения величин измерения.
  5. Разработка программного обеспечения (ПО):

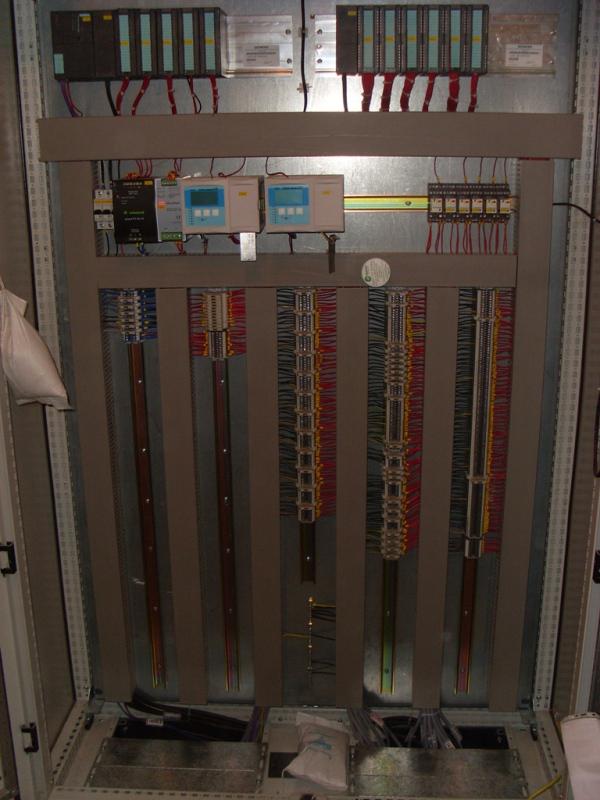

    • Для программируемых логических контроллеров (ПЛК) (Siemens Step7).
    • Для ПЭВМ по функционированию системы (SCADA) (Siemens WinCC).
  6. Монтаж электрических и киповских кабелей и линий связи.
  7. Запуск системы контроля, управления и ПО на объекте.
  8. Авторское сопровождение и гарантийное обслуживание системы.

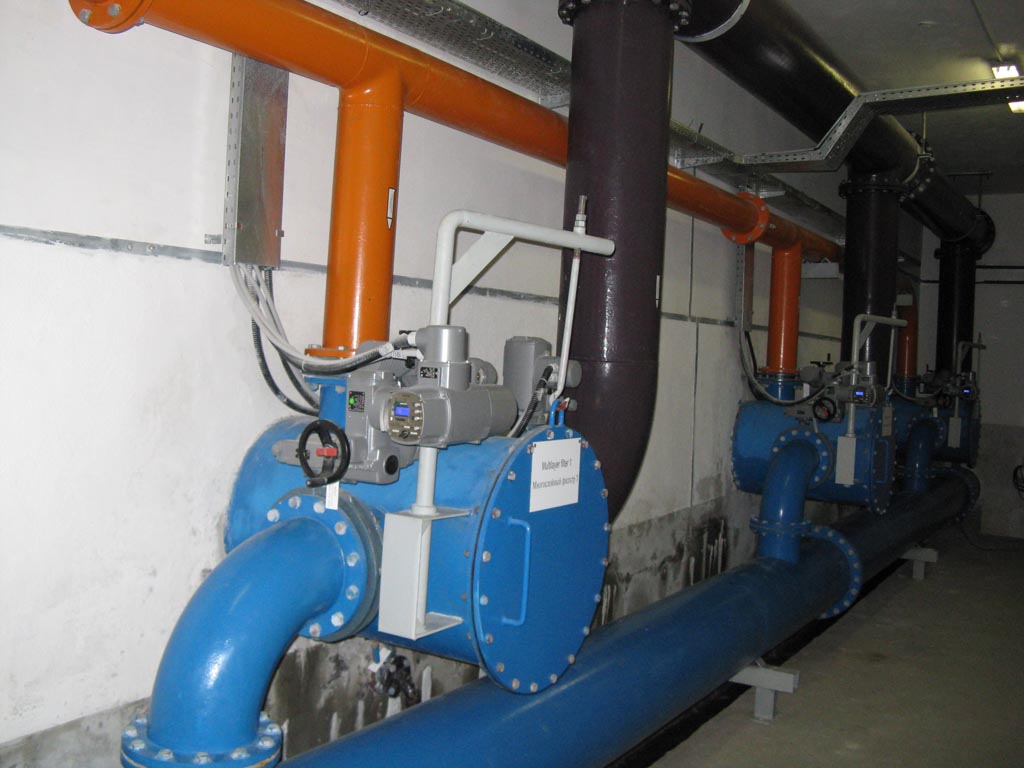

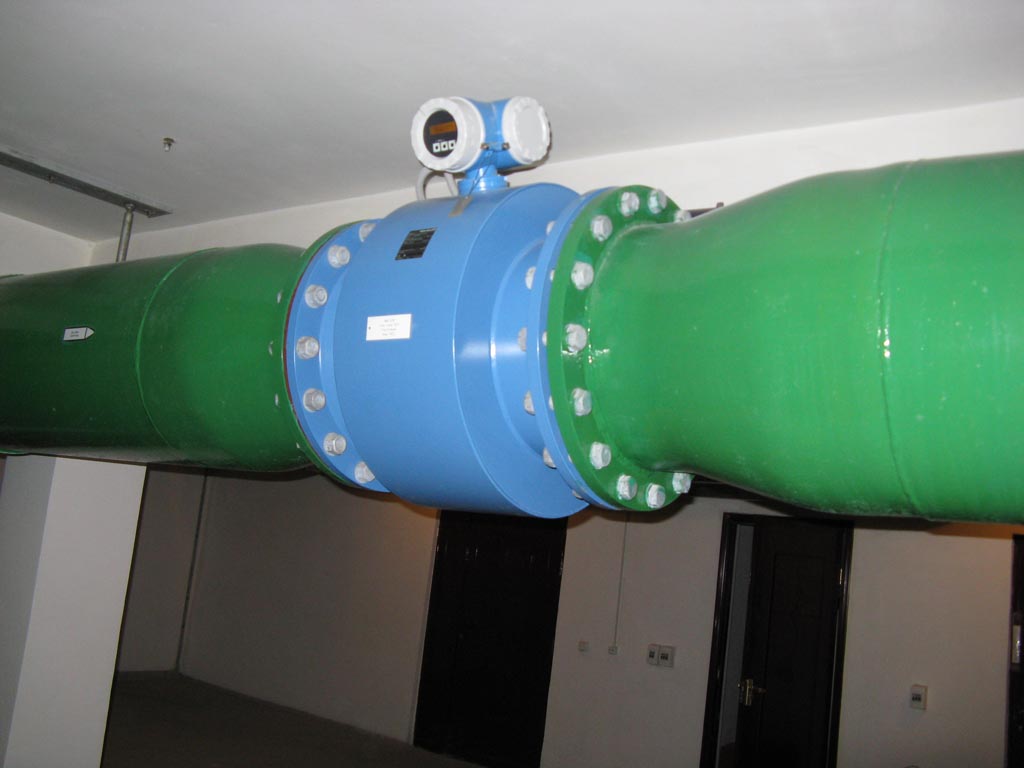

Технологическая схема ВОС:
  • Сбор неочищенной воды.
  • Дезинфекция (осаждение мути и обработка хлор-газом).
  • Фильтрация (3 гравийно-песочных фильтра с автоматической промывкой чистой водой).
  • Хранение очищенной воды (2 резервуара по 1000 м3).
  • Распределение воды городским потребителем.
  • Обеспечение качества питьевой воды (контроль мутности и концентрации остаточного хлора).

ВОС - объект 1 категории по обеспечению электроснабжением.
Предусмотрена еще установка дизель-генератора. При исчезновении напряжения на обоих линиях ЛЭП - автоматический запуск генератора для обеспечения функционирования отдельных ответственных объектов ВОС.
Кроме того, имеется система бесперебойного питания, систем контроля и аварийного освещения от аккумуляторов через преобразователи-инверторы.



ГИДРОТЕХНИЧЕСКИЕ СООРУЖЕНИЯ
(на примере ААБК)

Система диспетчеризации и автоматизации основных узловых гидросооружений и автоматизированного мониторинга по балансовым гидропостам Араван-Акбуринского Канала (ААБК) Ошской области Кыргызской Республики.

Разработка проекта с применением современных технологических и программных средств, комплектация и монтаж оборудования, наладка системы, обучение персонала.

Проектом предусмотрена диспетчеризация и автоматизация 4-х узловых гидросооружений и автоматизированный мониторинг 4-х балансовых гидропостов.

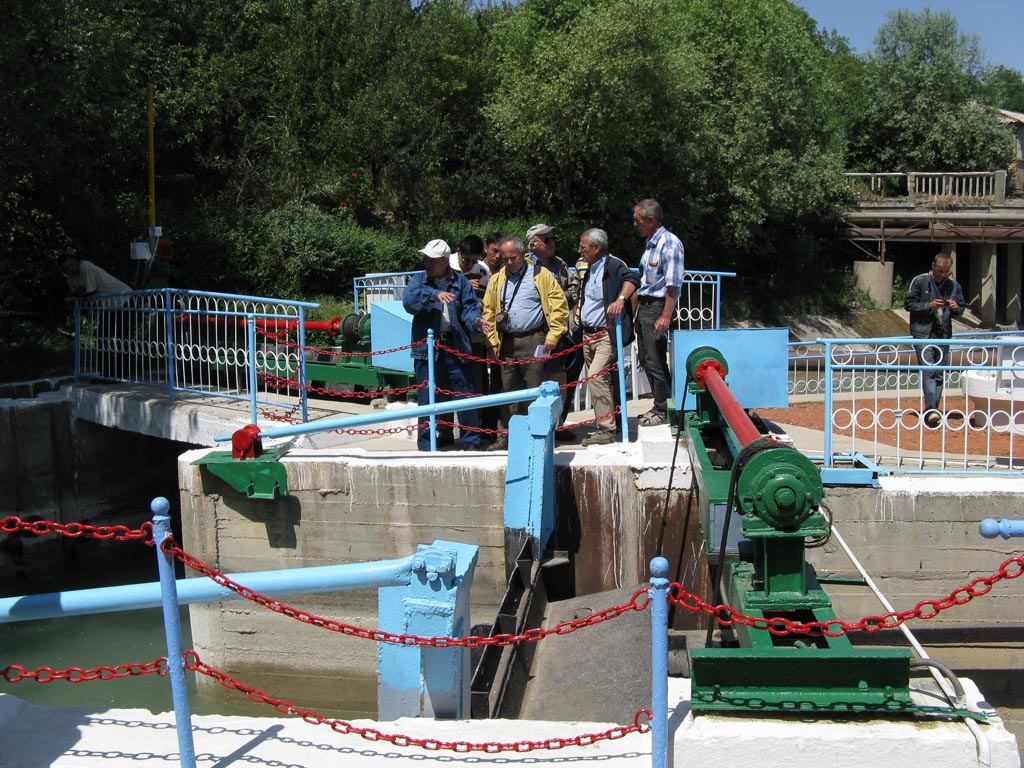

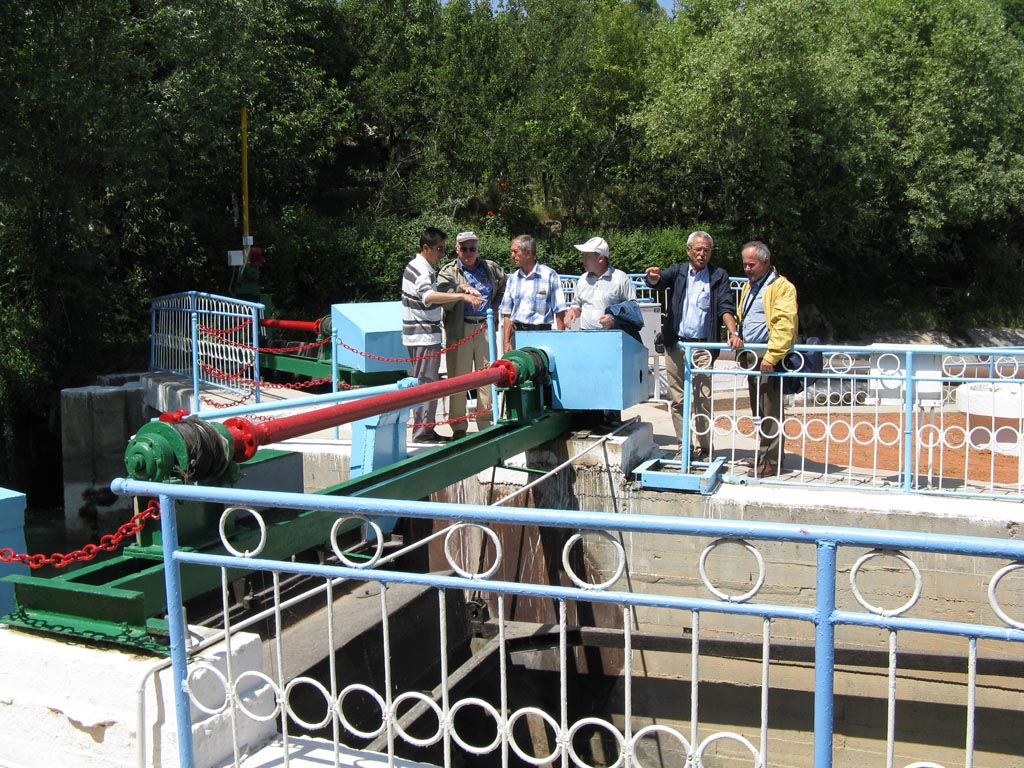

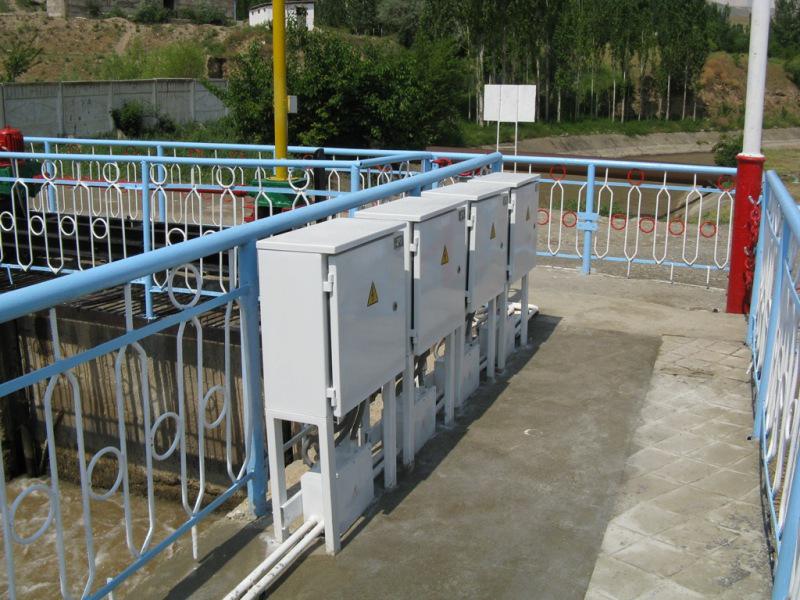

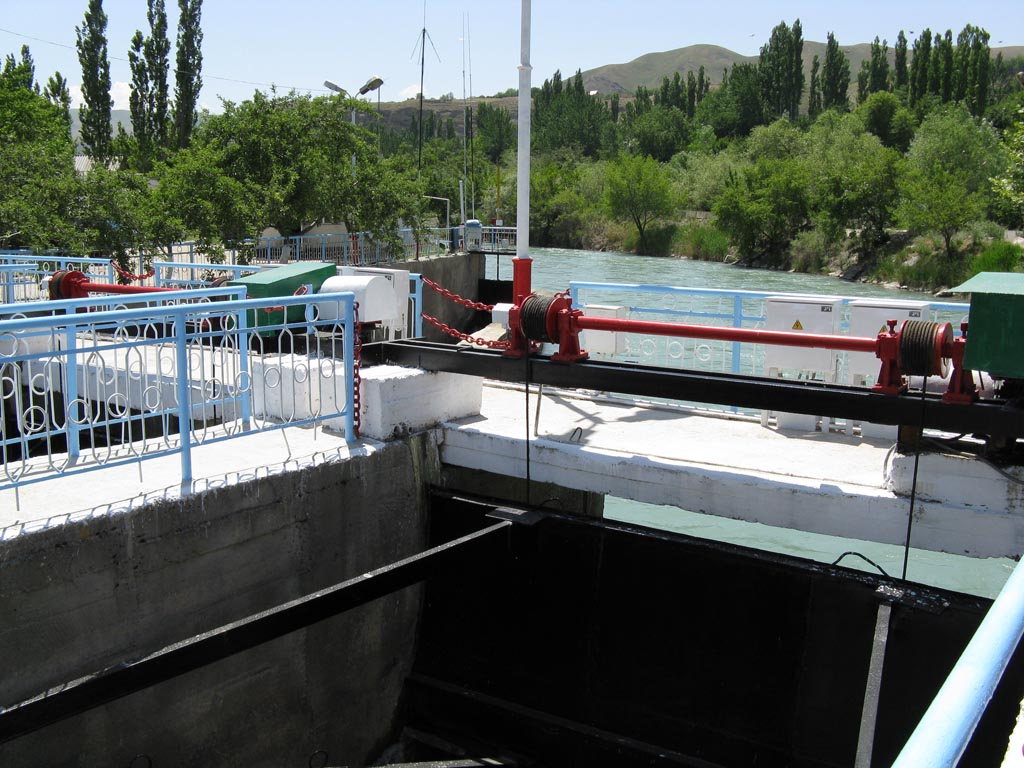

Всего на ААБК смонтировано 17 затворов с электроприводом, управляемым через шкафы управления затворами (ШУЗ) в автоматическом, дистанционном и местном режимах. На 4-х гидросооружениях установлены 10 датчиков уровня на основном и отводящем каналах. 4 балансовых гидропоста так же оснащены датчиками уровня. Кроме того, предусмотрено измерение качества поступающей в ААБК воды (электропроводность).

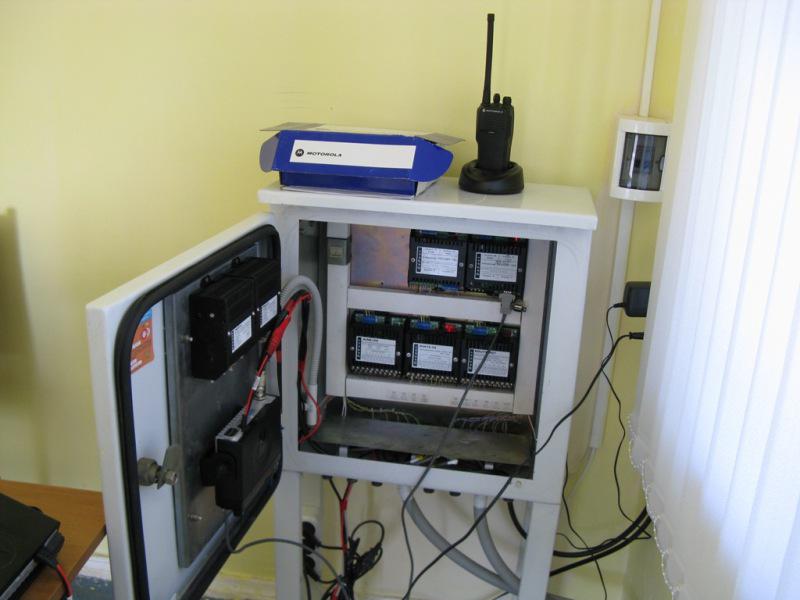

Сигналы с датчиков уровней воды, положения затворов, электропроводности воды по проводным линиям связи передаются в локальные шкафы КТС и на ПЭВМ, установленные в местных диспетчерских пунктах (МДП). Из МДП по радиоканалу информация поступает в ЦДП.

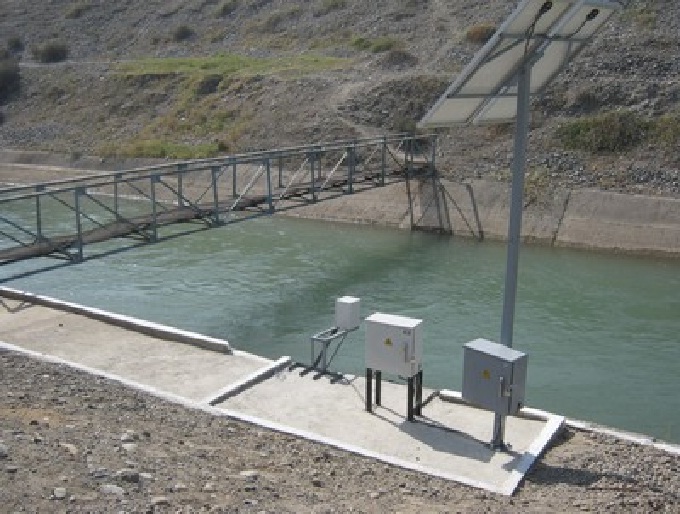

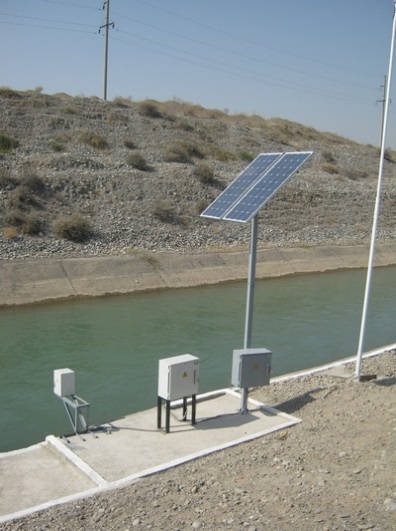

Для обеспечения бесперебойного функционирования системы контроля на балансовых гидропостах разработана и внедрена система с альтернативным источником питания на солнечных панелях.

Компактность и надежность в работе системы мониторинга на балансовых гидропостах позволила использовать эту конструкцию как типовую на других объектах и гидросооружениях в Таджикистане, Узбекистане, Казахстане.
