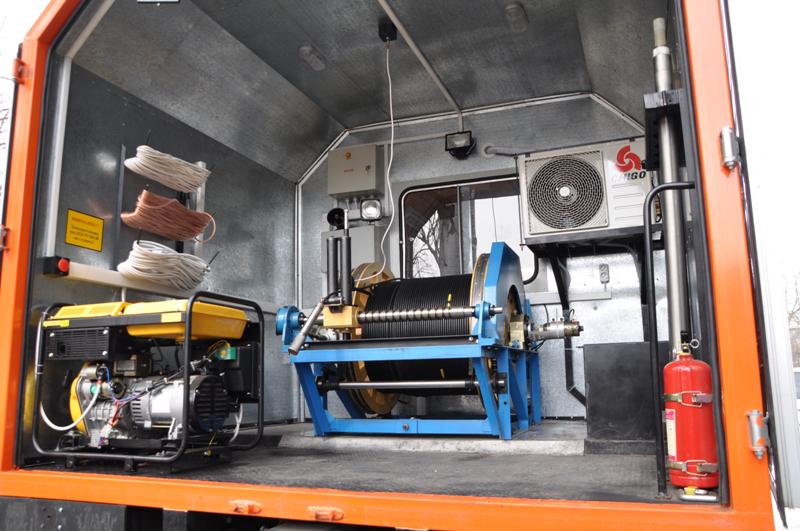

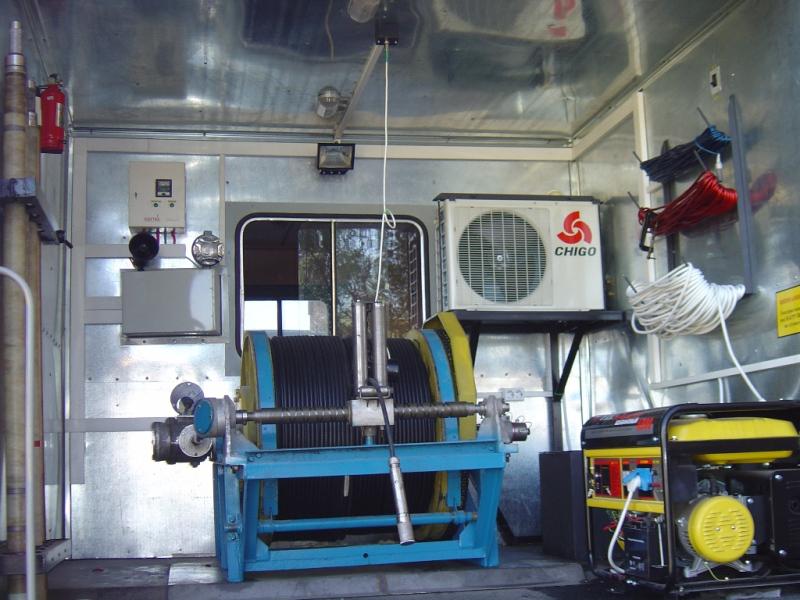

Подъемник каротажный с механическим приводом


1. Описание

Лебедка геофизическая каротажная.

Предназначена для спуска-подъема скважинных приборов исследовательских и изыскательских работ на скважинах.

Изготовлена в соответствии с требованиями ТУ.


2. Технические характеристики

Наименование

Характеристики

1

Размер

1300х1500х950 мм

2

Вес (без кабеля)

~400 кг

3

Вместимость барабана (геофизический кабель типа КГЗх0,5-35-90Оа)

2200 м

4

Ёмкость барабана подъемника

0,24 м³

5

Скорость подъема скважинного прибора

min – 50 м/час, max – 4000 м/час

6

Максимальное тяговое усилие на первых двух рядах намотки кабеля

не менее 5000 Н

7

Ручной тормоз

Есть

9

Электропитание

Переменный ток напряжением 220 (± 22) В, частотой 50 (±2) Гц.

10

Потребляемая мощность.

не более 40 Вт


3. Комплектация

Наименование

Ед. изм

Кол-во

1

Подъемник каротажный геофизический

Шт.

1

2

Редуктор планетарный двухскоростной с рычагом переключения передач и приводной цепью

Шт.

1

3

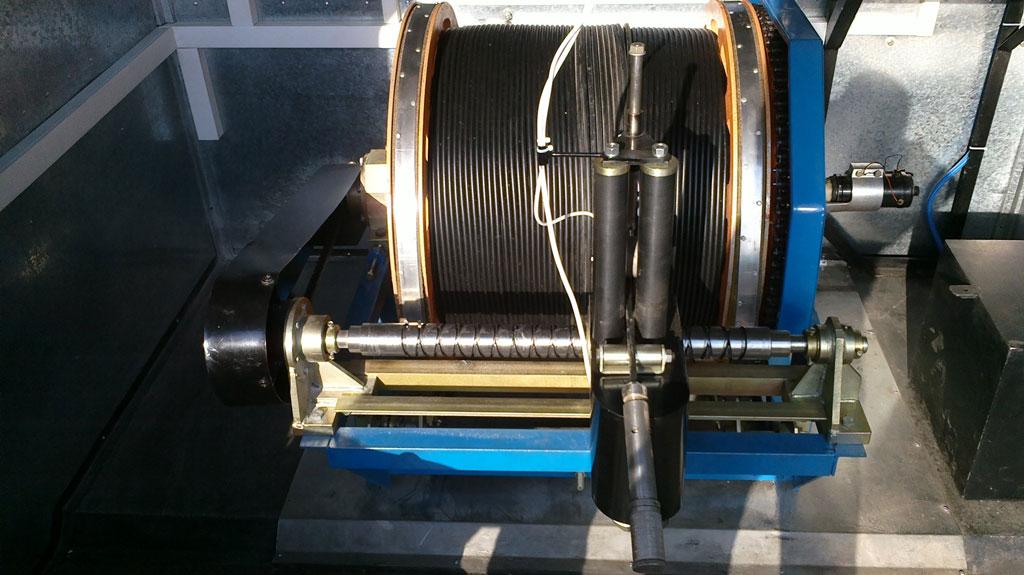

Кабелеукладчик с приводом от барабана и электрической корректировки укладки

Шт.

1

4

Мотор-редуктор укладчика

Шт.

1

5

Устройство управления корректором кабелеукладчика

Шт.

1

6

Устройство управления ленточным тормозным механизмом

Шт.

1

7

Датчик глубины

Шт.

1

8

Кабельный наконечник 3-х контактный типа НК-36

Шт.

1

9

Коллектор

Шт.

1

10

Паспорт

Шт.

1

11
