Подъемник каротажный c электроприводом


1. Описание

Подъемник каротажный геофизический,  с электрическим приводом, предназначен для проведения спуска-подъема скважинных приборов в соответствии с техническим регламентом геофизических исследований скважин.

Подъемник изготовлен в соответствии с требованиями ТУ.


2. Технические характеристики


Наименование СК4.058.001 СК4.058.001-04
СК4.058.001-04
СК4.058.001-04
1 Размер. 1240х790х510 мм 1060x685x510 мм 1060x630x510 мм
2 Вес (без кабеля и преобразователя частоты). ~145 кг ~110 кг
~100 кг

3 Вместимость барабана (геофизический кабель типа КГЗх0,12-18-150 или 4-18ZP).
1000 м 1000 м 700 м 500 м
4 Ёмкость барабана подъемника.
0,0228 м³
0,0228 м³
0,0171 м³
5 Скорость подъема скважинного прибора.

min – 35 м/час, max – 1800 м/час

6 Максимальное тяговое усилие на первых двух рядах намотки кабеля.
не менее 1500 Н
7 Муфта сцепления.
есть нет
нет
нет
8 Ручной тормоз.
есть
нет
нет
нет
9 Электропитание подъемника.
Переменный ток напряжением 220 (± 22) В, частотой 50 (±2) Гц.
10 Потребляемая мощность.
не более 3,5 кВт


3. Комплектация

Наименование

Ед. изм

Кол-во

1

Подъемник каротажный геофизический малогабаритный

Шт.

1

2

Силовой трехфазный асинхронный мотор-редуктор с питанием от преобразователя частоты

Шт.

1

3

Техническое описание

Шт.

1

4

Преобразователь частоты (напряжение 200-300 В).

Шт.

1

5

Кабелеукладчик с приводом от барабана и электрической корректировкой укладки

Шт.

1

6

Переносной пульт управления

Шт.

1

7

Датчик глубины

Шт.

1

8

Кабельный наконечник 3-х контактный типа НК-36

Шт.

1

9

Коллектор

Шт.

1

10

Паспорт

Шт.

1

11

Руководство по эксплуатации

Шт.

1

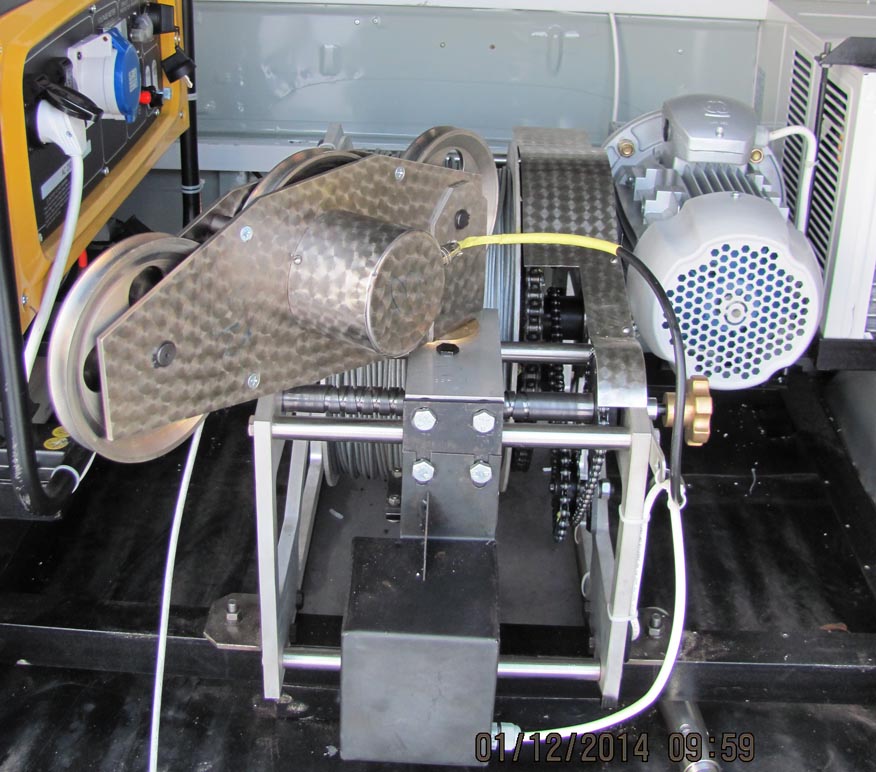

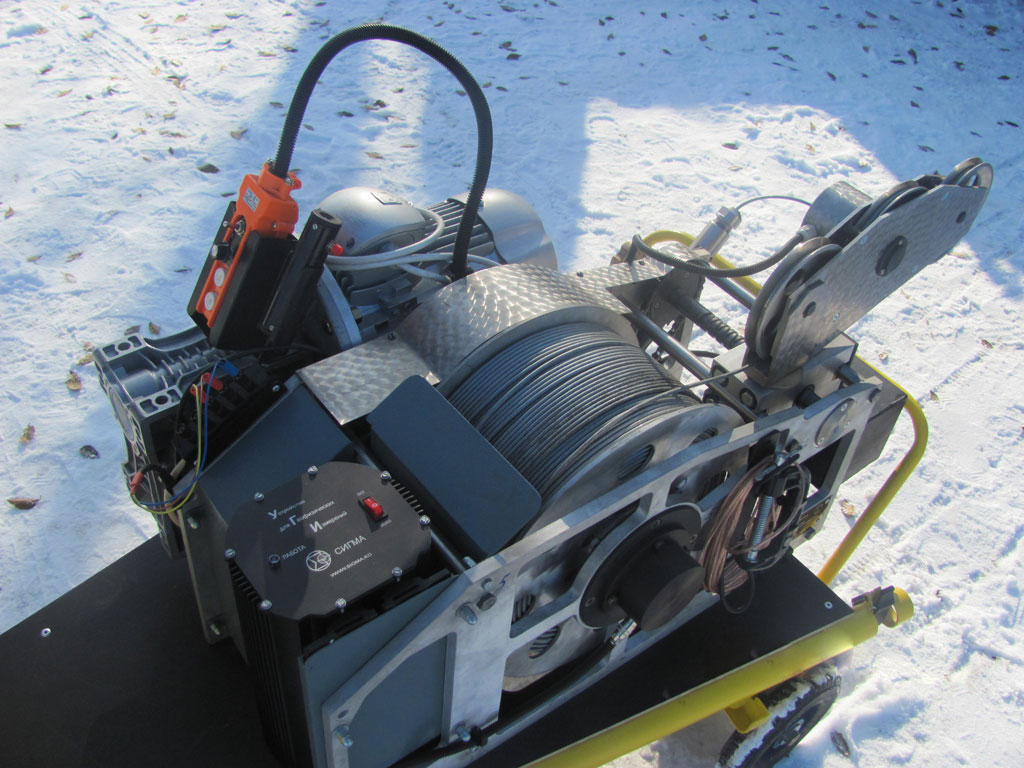

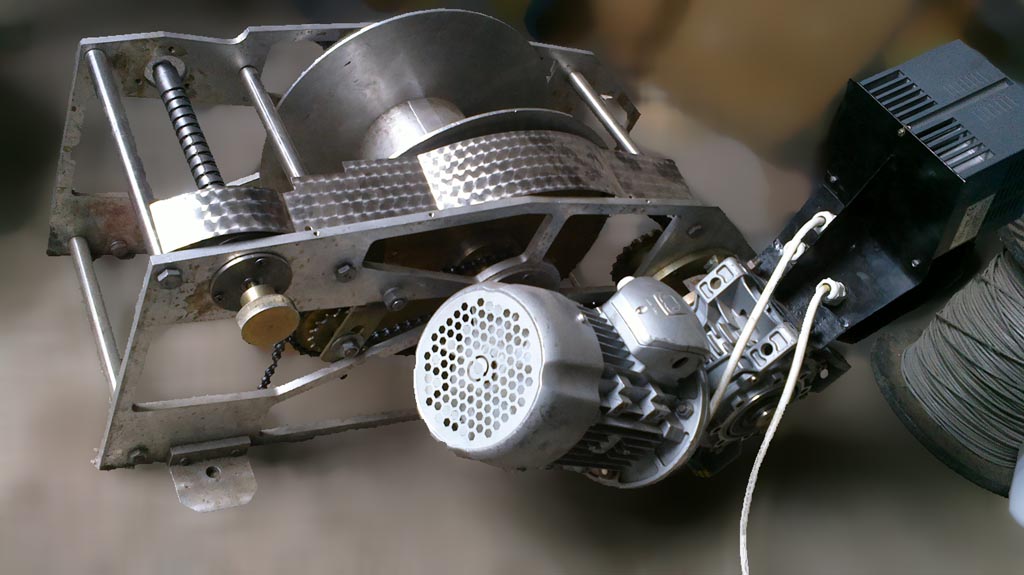

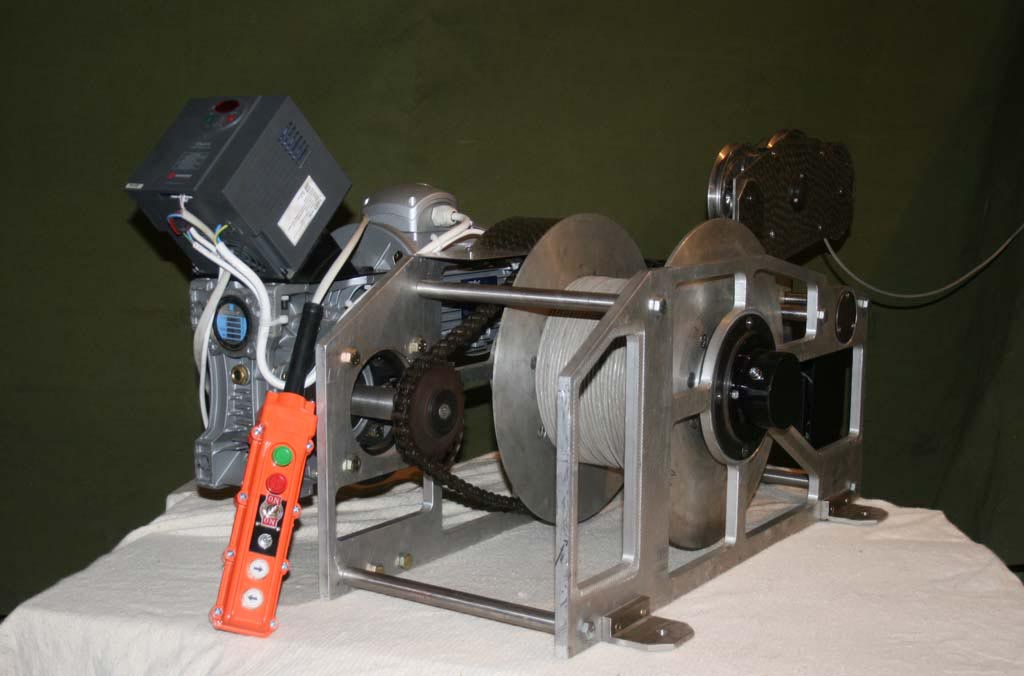

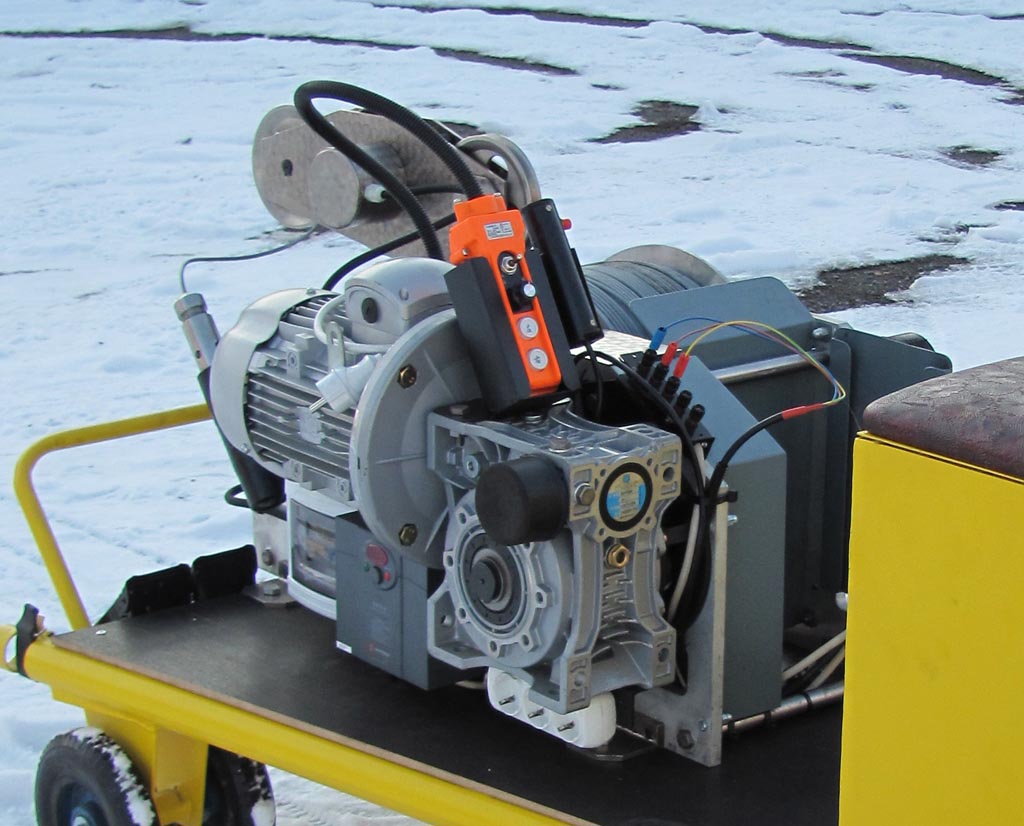

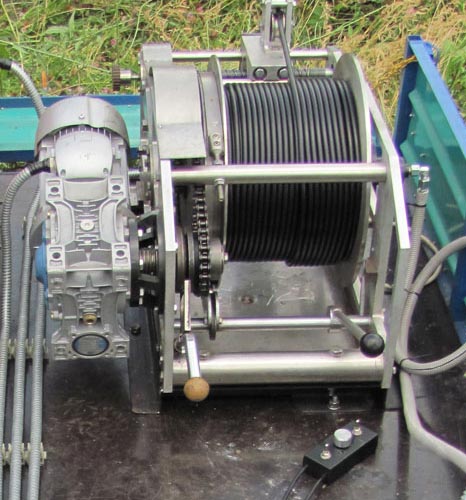

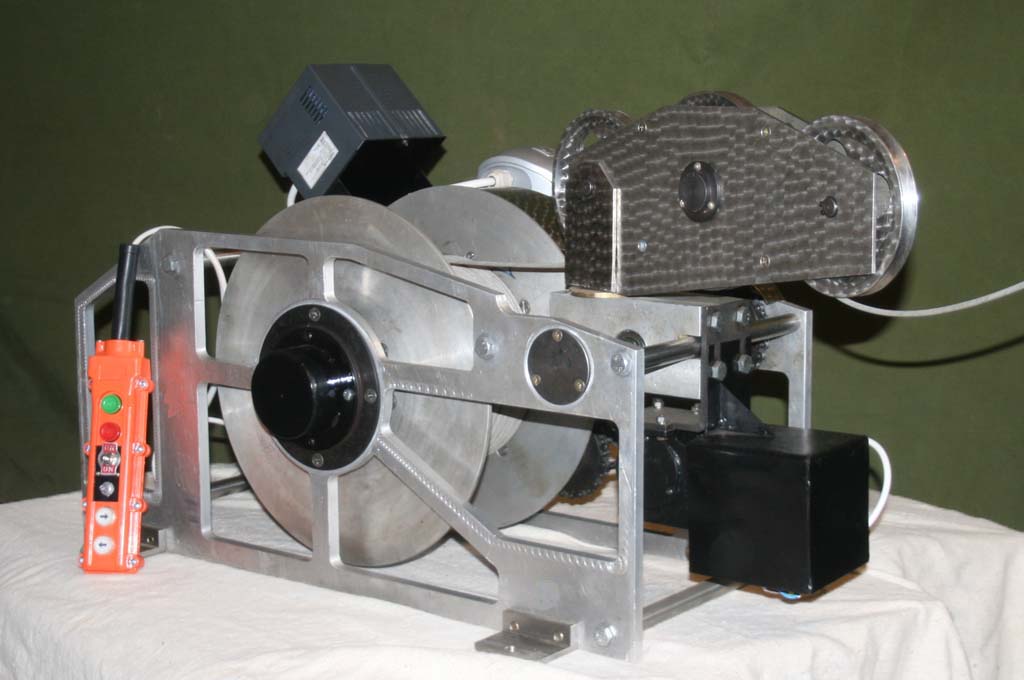

4. Фотографии
