Резистивиметры

1. Описание

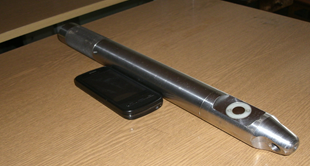

Резистивиметр является первичным преобразователем, предназначенным для измерения кажущейся удельной проводимости в скважинах при их геофизических исследованиях.Прибор позволяет осуществлять измерения в скважинах, обсаженных колонной труб с внутренним диаметром не менее 50 мм и глубиной до 1 км.Прибор применяется совместно с компьютеризированной каротажной станцией «КОБРА», оснащённой 3-х жильным каротажным кабелем.Рабочие условия эксплуатации резистивиметра соответствуют группе исполнения КС4-1 ГОСТ 26116-84 по воздействию климатических факторов и группе МС2-3 ГОСТ 602082-Е по воздействию механических факторов. Прибор может эксплуатироваться в жидкой агрессивной среде с концентрацией серной кислоты до 70 г/л и гидростатическом давлении не более 11,0 мПа. Питание резистивиметра осуществляется через каротажный кабель от УГИ.

2. Технические характеристики

Наименование

Характеристики

1

Диапазон измерения удельной проводимости жидкости, мСм/м

50-1000

2

Номинальный коэффициент преобразования, Гц/мСм/м

1,35 +/-0,5

3

Основная погрешность коэффициента преобразования не более, % отн.

+/-5.0

4

Ток питания (гнёзда 1 и 2 розетки) - постоянный, величина, мА

55-60

5

Амплитуда выходного сигнала (жилы 1 и 2), В

9 +/-1

6

длина,  мм.

380

7

диаметр, мм

38

9

Масса резистивиметра, не более, кг

4

10

Функция преобразования:

удельная проводимость – частота импульсов
