Радиометры

1. Описание

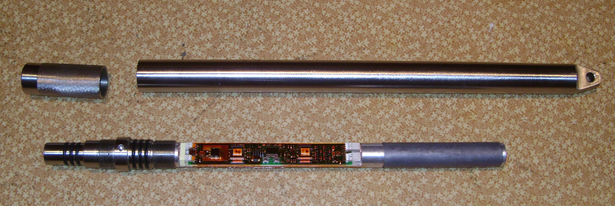

Прибор предназначен для измерения интенсивности естественного гамма-излучения в скважинах и обеспечивает линейную зависимость выходного импульсного сигнала от измеряемой интенсивности гамма-излучения. Конструкция прибора предусматривает его работу при проведении гамма-каротажа (ГК) с наземными регистраторами типа БСК, УГИ, «Вулкан» и другими. Подключение к каротажному кабелю осуществляется через кабельный наконечник типа НК-36-3. Прибор может эксплуатироваться с использованием трехжильного или одножильного бронированного каротажного кабеля. Прибор может использоваться как для проведения количественного ГК при поисках, разведке и эксплуатации месторождений урана, так и для проведения литологического ГК (в этом случае необходимо предварительно удалить легкосъемный свинцовый экран с корпуса блока детектора). Прибор может эксплуатироваться в жидкой агрессивной среде с концентрацией серной кислоты до 70 г/л и гидростатическом давлении не более 11,0 мПа.

2. Технические характеристики

СПР-38МК2


СПР-48МК2







Наименование

Характеристики

СПР-38МК


Характеристики

СПР-48МК

1

Длина прибора

Не более 600 мм

Не более 730 мм

2

Диаметр прибора

Не более 38 мм

Не более 48 мм

3

Масса прибора в сборе

Не более 5 кг

Не более 6 кг

4

Диапазон измерения мощности дозы гамма-излучения

0-20000 мкР/час

0-10000 мкР/час

5

Номинальный коэффициент преобразования

1,5+/-0,2 имп./с:мкР/ч

6

Энергетический порог регистрации гамма-квантов

20+/-5 кэВ

7

Пересчетный коэффициент  Ко

115+/-3 мкР/час/0,01%U

8

Используемый детектор гамма-излучения

СДН.17.18.40

СДН.17.30.70

9

Используемый фотоумножитель

ФЭУ-67Б

ФЭУ-85

10

Ток питания ( гнезда 1-2 зондовой головки)

Постоянный 120-130 мА

Постоянный 85-90 мА

11

Выходной сигнал

Импульсный положительный

12

Амплитуда выходного импульса

Не менее 5 В

13

Время установления рабочего режима

Не более 2  мин

14

Продолжительность непрерывной работы

Не менее 8 часов
