Приборы индукционного каротажа

Описание:

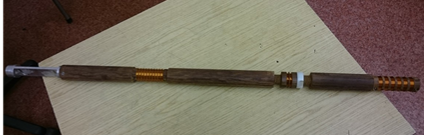

Приборы индукционного каротажа являются достаточно сложными с точки зрения изготовления и настройки. Наибольшее распространение на месторождениях урана, отрабатываемых методом ПСВ, получили однозондовые приборы с рабочей частотой генератора около 150 кГц. Конструктивно прибор производимы OOO "УГФ" состоит из диэлектрической зондовой части, на которой установлены катушки передатчика, приемника и фокусирующая катушка. К зондовой части крепится шасси для установки электронных плат генератора и приемника. Зондовая часть с электронными платами устанавливается в герметичный кожух из диэлектрического материала, в верхней части которого имеется зондовая головка. Генератор формирует высокочастотный сигнал и подает его на катушку передатчика, которая и индуцирует электромагнитные импульсы. На приемной катушке возникает сигнал, представляющий собой сумму первичного (от генераторной катушки) и вторичного (прошедшего через околоскважинное пространство) электромагнитных импульсов. Влияние первичного импульса компенсируется либо фокусирующей катушкой, либо иным способом, а вторичный импульс усиливается,  детектируется и значение его амплитуды передается по каротажному кабелю в цифровом или импульсном виде. Амплитуда вторичного импульса зависит от проводимости пород в околоскважинном пространстве.
